Shandong TaoFong CNC Machine Tool Co., Ltd. je eden vodilnih proizvajalcev in dobaviteljev rezkalnih strojev za kovinske kupole na Kitajskem, prav tako podpira storitve po meri. Dobrodošli pri nakupu visokokakovostnega rezkalnega stroja za kovinske stolpe za prodajo tukaj v naši tovarni. Na voljo sta dobra storitev in razumna cena.

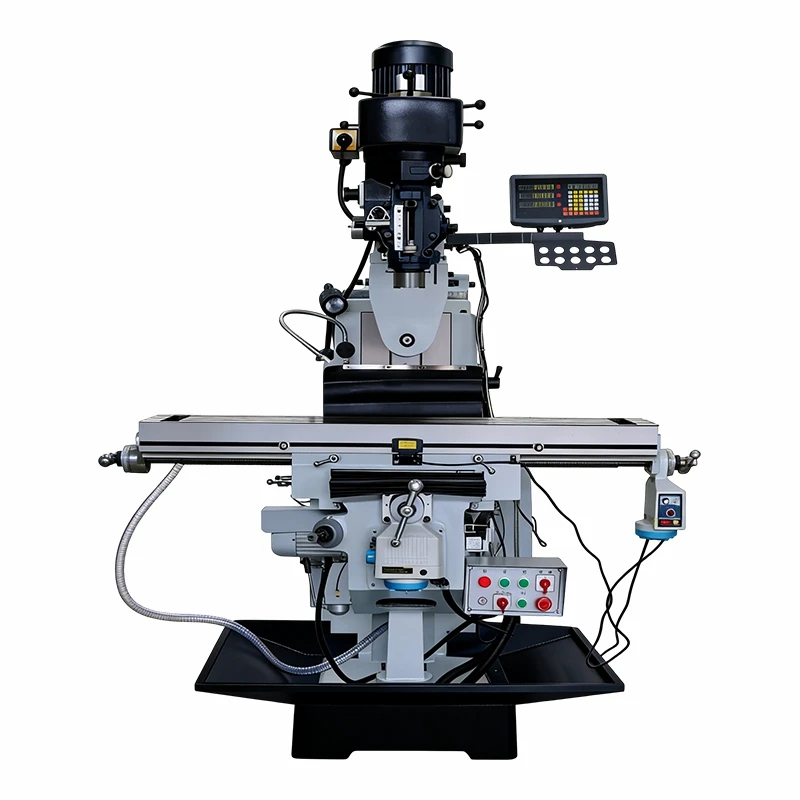

Rezkalni stroj X6330 za kovinsko revolversko glavo je visoko{1}}zmogljiva navpična kolenasta rezkalna oprema industrijskega razreda, ki združuje ročno, mehansko podajanje in izbirno napajanje-, vključuje pa tudi funkcijo digitalnega nadzora. , ima izboljšano strukturo kupole, veliko delovno površino, visoko togost; za reševanje industrijskih problemov mejne obremenitve za majhne revolverske mline, počasne hitrosti obdelave in nestabilnega delovanja pri izvajanju težkih-postopkov rezanja kovin. Zasnovan za obdelavo širokega nabora tipičnih kovin, kot so ogljikovo jeklo, nerjavno jeklo, aluminijeve zlitine, bron itd., ki ponuja stabilne, učinkovite in natančne rešitve obdelave za majhne- do srednje-delavnice za-obdelavo kovin, podjetja za-izdelovanje kalupov, strojno industrijo, enote za izdelavo avtomobilskih delov in obrate za proizvodnjo natančnih komponent.
Prednosti izdelka
Nadgrajena struktura kupole in prilagodljiva več{0}}kotna obdelava
X6330 uporablja bolj optimiziran tip mehanizma s stolpičasto-vretenom; torej. Glava kupole ima območje vrtenja ±90 stopinj v obe smeri vodoravno in je nagnjena za 45 stopinj iz katere koli smeri spredaj ali zadaj, ne da bi morali ponovno-namestiti-delovni kos. Revolverska struktura lahko hkrati sprejme več orodij za nalaganje vseh delovnih predmetov v eni operaciji; zato se tudi ob tej priložnosti obremenitev razbremeni samo z enim dejanjem. Rezkalna glava-SCM-21 iz Tajvana in ležaj NSK P4 se uporabljata za visoko rotacijsko togost in odpornost proti obrabi; Konus vretena je na voljo kot R8 ali ISO 40, z največjim hodom vretena 127 mm.
Izboljšana togost in stabilno rezanje-za težke obremenitve
Postelja, delovna miza in steber modela X6330 temeljijo na močni-zasnovi za težke obremenitve in uporabljajo material iz litega železa, potem ko so bili umetno starani za odstranitev notranjih napetosti ter doseganje dobre togosti in lastnosti proti-vibracijam. Osi y in z-uporabljata okvirna-vodila, zlasti vodila v obliki lastovičjega repa za os x-; Delovna miza in vodila so bili obdelani z ultra-visokim zvočnim-kaljenjem (trdota večja od 50 HRC) ter finim-brušenjem za podaljšanje njihove življenjske dobe in ohranjanje visoke natančnosti. Delovna miza 305 x 1370 mm ima največjo nosilnost 400 kg, kar je več kot pri X6325; lahko drži velike kovinske-dele, kot so majhne osnove kalupov in dodatki za avtomobilske dele, ne da bi se deformiral.
Več-načinov delovanja in visoka učinkovitost obdelave
Obdelovalni stroj X6330 podpira mehanske in električne-načine gibanja za visoko-natančno pozicioniranje in visoko hitrost. Ima ročni in mehanski podajalnik osi X/Y/Z-, lahko izvaja tri-stopenjsko samodejno podajanje peresa 0,04/0,08/0,15 mm/r in omogoča visoko{9}}hitrostno funkcijo premikanja za skrajšanje nepredelanega časa. Na voljo je zmogljivost 3,75 kW visokotlačne-črpalke in hladilniki so zagotovljeni v sistemski zasnovi, da zagotovijo dosledno porazdelitev toplote med različnimi aplikacijami prek stabilnih mehanizmov za regulacijo stanja delovanja. Z razponom hitrosti vretena 65~4500r/min (brezstopenjska regulacija v 16 korakih pri 50 Hz), primerna za različne kovine obdelovancev in pogoje rezanja, ki lahko režejo.
Vsestranska konfiguracija in stroškovno-učinkovita obdelava kovin
V primerjavi z več{0}}obdelovalnimi centri in velikimi-revolverskimi mlini ima X6330 50 odstotkov nižje začetne naložbe in obratovalne stroške; zato je najprimernejši za mala- do srednje-podjetja za-predelavo kovin. Podpira več funkcij-obdelave kovin, kot so ravno-rezkanje,-rezkanje utorov,-rezanje zobnikov,-vrtanje lukenj in narezovanje navojev; Uporabno za široko paleto obdelave Meta{13}}delkov. Izbirni dodatki so tri{15}}dimenzionalni senzorji razdalje (DRO), napajalne enote, razdelilna orodja, vrtljivi{16}}držali obdelovancev, zračna vlečna palica itd., ki lahko razširijo obseg uporabe pri obdelavi kovin. Samodejni-centralni sistem mazanja za zaščito pomembnih komponent stroja, s čimer zmanjšate stroške vzdrževanja in izboljšate vzdržljivost.
Glavni tehnični parametri izdelka
|
SPECIFIKACIJE |
Enote |
X6325 |
|
Velikost mize |
mm |
1370*305 |
|
Potovanje po mizi |
mm |
810/380/400 |
|
T reža (število-širina*naklon) |
- |
3-16*65 |
|
Konus vretena |
- |
R8 (opcija lSO40) |
|
Horizontalni konus vretena |
- |
ISO40 |
|
Razpon hitrosti vretena (koraki) |
vrtljajev na minuto |
50HZ:65-4500,60HZ:80-5440 (16) ( opt. (spremenljivka)65-4000) |
|
Horizontalno območje hitrosti vretena (koraki) |
vrtljajev na minuto |
45-1350 (12) |
|
Hod vretena |
mm |
127 |
|
Razdalja med vodoravnim vrhom vretena in površino mize |
mm |
50-450 |
|
Razdalja med osjo vretena in površino mize |
mm |
0-400 |
|
Moč glavnega motorja |
kw |
2.2(V)/3(H) |
|
Vrtenje glave (levo - desno) |
o |
±90 stopinj |
|
Vrtenje glave (spredaj - zadaj) |
o |
±45 stopinj |
|
Teža stroja |
kg |
1850 |
|
Skupna dimenzija (D*Š*V) |
mm |
1550*1650*2250 |
Standardne podrobnosti stroja
TAJVAN REVZALNA GLAVA
Tajvanska revolverska rezkalna glava se lahko vrti za 45' (spredaj-zadaj), zavrti za 90'(levo-desno).
DELOVNA MIZA
Ultra{0}}dušenje zvokavodnik za natančno brušenje in strganje
SAMODEJNO PODAJANJE OSI X/Y
Samodejno podajanje osi X/Y, električno dviganje osi Z
izboljšati čas obdelave
Ni obvezno, potrebujete dodatne stroške
3 AXISORD
3-osno digitalno odčitavanje ni obvezno
potrebujejo dodatne stroške.
Standardno mehansko mazanje,
Možnost mazanja električne črpalke,
Potrebujete dodatne stroške
ZNANI ELEKT
Standardno z
Slavni Electrical Schneider $ Delixi na voljo
Scenariji uporabe
Srednje{0}}izdelava kalupov:Široko se uporablja za obdelavo majhnih-do-srednje{2}}kovinskih kalupov, predvsem vključno z vložki-kalupa-za brizganje, deli-utorov za kalupe in nekaterimi vrstami komponent za miniaturizacijo v kalupu. X6330 z nadgradnjo stolpaste strukture in zmožnostjo več-kotov lahko hitro obdela zapletene votline kalupov in nagnjene površine, da zmanjša sekundarno obdelavo in izboljša učinkovitost in natančnost proizvodnje kalupov.
Obdelava avtomobilskih delov:Uporablja se pri obdelavi kovinskih dodatkov za avtomobilske dele, kot so nosilci motorja, komponente menjalnika in dodatki za šasijo. Ima zadostno togost in močan-zmožnost-rezovanja za obdelavo-kovinskih materialov visoke trdnosti; Zagotovi lahko natančnost velikosti in mehanske lastnosti strukture avtomobilskih komponent, ki jih obdeluje ta oprema.
Strojna oprema in proizvodnja natančnih kovinskih komponent:Visoko natančna obdelava majhnih zobnikov, utornih gredi, pripomočkov za instrumente in kovinskih nosilcev itd. v preciznih kovinskih materialih. X6330 ima Realize visoko natančnost, več-procesov hkrati zagotavlja, da so zahteve glede površinske obdelave in dimenzije izpolnjene pri obdelavi komponent v tej situaciji.
Majhna-serijska obdelava kovin po meri:Primerno za majhne-serijske, več-različne obdelave kovinskih delov po meri, kot so napeljave po meri, robotske komponente in kovinski deli posebne-oblike. Struktura kupole in vsestranskost lahko izpolnjujeta različne zahteve obdelave po meri; Zmanjšanje pogostosti menjave orodij in nastavitev-za izboljšanje proizvodne zmogljivosti za kratke-serije.
Delavnice industrijske obdelave kovin:Primerno za nekatere majhne- do srednje-delavnice, ki pogosto obdelujejo kovine, vključno z mehansko obdelavo delov, proizvodnjo kovinskih okrasnih delov in popravili opreme. Kompaktna velikost: 1550 × 1650 × 2250 mm; Nizki stroški in enostavno upravljanje so primerni za delavnice z omejenimi prostorskimi in proračunskimi zahtevami. Težko{6}}rezovanje kovin ima tudi večjo togost.
pogosta vprašanja
V: Katere so ključne specifikacije rezkalnega stroja X6330 za kovinsko kupo?
A: Velikost delovne mize: 305x1370 mm; Hitrost vretena: 65-4500 r/min; Natančnost pozicioniranja<±0.01 mm; . Spindle Taper: R8 (optional ISO 40) and spindle travel is 127 mm. The X/Y/Z axis travel is 810/380/400mm respectively. Overall Dimensions: 1770×1600×2150 mm; Net Weight: 1850 kg; Primary motor Motor power input to 2.2 kw.
V: Kakšna je razlika med X6330 in prejšnjim revolverskim rezkalnikom X6325?
O: Njihove osnovne značilnosti in značilnosti so naslednje: velikost delovne mize: prostornina je 1370*305 mm v primerjavi z X6325; Nosilnost-: Nosilnost-je večja ali enaka 350 kg; Indeks zmogljivosti: Razpon visoke hitrosti od približno -8 mm/s~ +24mm/s. Ima močnejši trifazni asinhronski motor, samodejni centraliziran sistem mazanja in druge funkcije;
V: V3: Katere kovinske materiale lahko obdeluje in ali lahko obvlada -težko rezanje kovine?
O: Ogljikovo jeklo, nerjaveče jeklo, aluminijeve zlitine, medenina, lito železo itd., Običajno se obdelujejo. Da, njegova velika velikost, močan-motor za težke-obremenitve, zasnova proti-vibracijam za stabilno delovanje pri težkih-obremenitvah pri rezanju-kovine z debelimi kovinskimi ploščami, odrezanimi brez deformacije ali zmanjšane natančnosti.
V: Katere po-prodajne storitve so na voljo in kakšna je garancijska doba?
O: Običajno garancijsko obdobje je eno leto; vreteno, delovno mizo in motorje pokriva dve-letna garancija. Ponujamo 24-urno spletno tehnično podporo, video reševanje težav, dostavo originalnih komponent, brezplačno spletno usposabljanje za delovanje; Za stranke se lahko dogovorijo za vzdrževanje na kraju samem in druge plačljive storitve. Deli bodo poslani jutri zjutraj.
V: Ali je primeren za majhne-do-srednje delavnice in kakšne so zahteve glede napajanja?
O: Da, njegove kompaktne mere so 1550 x 1650 x 2250 mm, primerne za srednje-delavnice. Zahteva za napajanje: AC 380 V / 50 Hz (industrijska standardna napetost), moč glavnega motorja 2,2 kW, lahko se poveže s številnimi industrijskimi delavnicami za stabilno dolgo-življenjsko dobo-uporabo kovinske delovne mize.
