Shandong TaoFong CNC Machine Tool Co., Ltd. je eden vodilnih proizvajalcev in dobaviteljev CNC stružnic na Kitajskem, prav tako podpira storitve po meri. Dobrodošli pri nakupu visokokakovostne stružnice cnc za prodajo tukaj v naši tovarni. Na voljo sta dobra storitev in razumna cena.

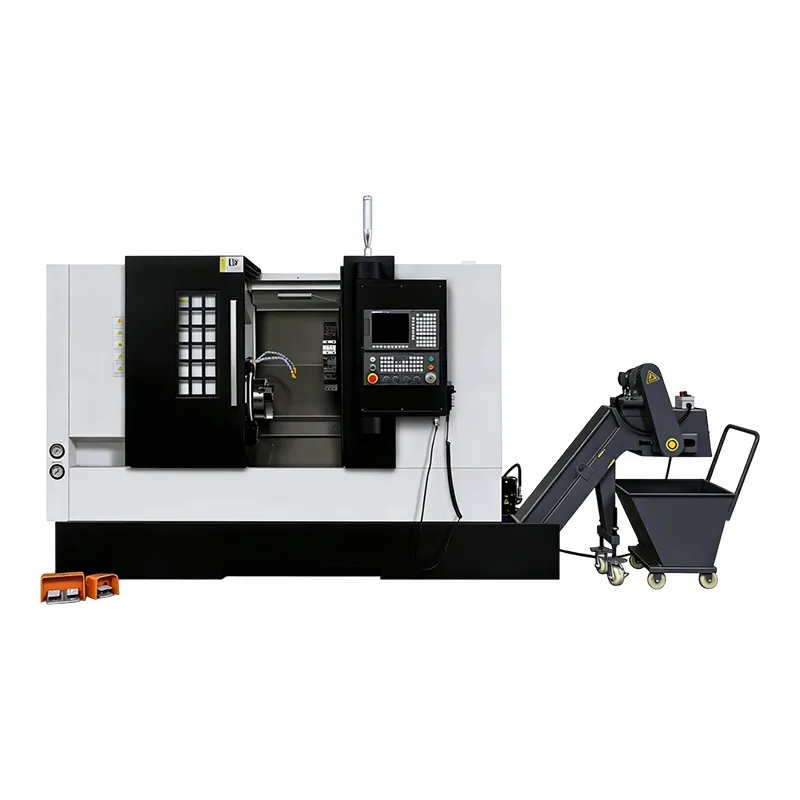

Stružnica CNC TCK80 je vrsta zelo težkega, visoko natančnega CNC stružnega stroja z vodoravno poševno- posteljo, ki lahko učinkovito obdeluje velike in težke kovinske materiale s stabilno natančnostjo v obliki cilindričnih, stožčastih, zapletenih-krivočrtnih in več-navojnih delov; Razvil se je v nov tip, ki ima 45-stopinjsko odebeljeno integralno-poševno posteljo, ogromno obdelovalno površino, izjemno-visoko-navor vretena in pameten samodejni-krmilni sistem za reševanje težav, kot so omejeno območje obdelave, neustrezna težka-zmožnost in slaba togost velikih delov. Visoka{11}}trdnost, ojačana z notranjimi rebri in optimizirano toplotno-obdelana iz litega železa, ki lahko obdeluje različne običajno obdelane kovinske materiale, vključno z ogljikovim jeklom, nerjavnim jeklom, aluminijevo zlitino, medenino, litim železom ali visoko{13}}legiranimi jekli. Ponuja stabilno, natančno in hitro rešitev za velike-precizne proizvodne delavnice, industrijo težkih-obdelovalnih strojev, masovno-proizvodno linijo avtomobilskih delov, proizvodnjo dodatkov za vesoljsko industrijo,-veliko{18}}izdelavo komponent itd., združuje zmogljivosti za ultra-težka dela, visoko natančnost in edinstvene lastnosti poševne-postolje postavitev.
Prednosti izdelka
45 stopinj odebeljena integrirana poševna postelja in izjemno težka-trdost
TCK-80 ima velik, razširjen kombiniran nagnjen ravninski osnovni okvir; zato prostornina in teža tega-Inclinatorja srednje velikosti presegata tipične modele-srednje velikosti. Uporaba litega železa kot osnovnega materiala, po kaljenju in štirikratnem umetnem staranju za odpravo notranjih napetosti in odpornosti na vibracije za podaljšano življenjsko dobo. Teža je od 6000 do 10000 kg; Z dobro stabilnostjo za obdelavo večjih ali težjih-obdelovancev brez deformacij; Lahko prenese nekajkrat večjo obremenitev kot navadne stružnice s poševno posteljo.
Ergonomska oblika in enostavno vzdrževanje
45-stopinjski naklon postelje, ki ponuja ustrezen delovni kot za enostaven pristop do območja obdelave, revolverske glave orodja in nadzorne plošče; zmanjša utrujenost operaterja, ki jo povzroči dolgotrajno delo v takih pogojih. Uporablja se zaprto ohišje, ki ima varno{2}}izklopno napravo, ki preprečuje poškodbe zaradi rezalne tekočine ali odrgnine notranjih komponent med delovanjem. Samodejni centralni-sistem mazanja je izvedel-količinsko mazanje s fiksnimi točkami za vodila in kroglična vretena itd., da zmanjša obrabo in stroške vzdrževanja.
Visoka natančnost in zmogljivo samodejno delovanje
Opremljen z visoko{0}}zmogljivim CNC sistemom (GSK980TDC kot standard, po izbiri Siemens, FANUC ali Mitsubishi), ki lahko izvaja samodejno programiranje, simulacijo programa, funkcijo shranjevanja parametrov,-funkcijo spreminjanja v realnem času, funkcije samodejnega-popravljanja napak ter zagotavlja barvni LCD-zaslon in vmesnik za-človeško-računalnik za zagotavljanje priročnega delovanja. Približno pol sekunde za spremembo 12-servo-orodja za kupo-postajo, kar znatno skrajša čas obdelave v mirovanju. Vreteno poganja 22-30kW visoko zmogljiv-frekvenčni motor in ima spremenljivo območje spreminjanja hitrosti 30~3000r/min; Izpolnjuje lahko različne pogoje rezanja pri različnih hitrostih, kot je visoko{16}}hitrost rezanja aluminijevih zlitin ali težka-obdelava nizko-legiranih jekel. Za neposredno povezavo s servomotorjem na osi X in Z se uporablja nizkošumni, visoko natančen sklop s prednapetostjo s krogličnim vijakom; Natančnost pozicioniranja ustreza zahtevam ±0,01 mm, ponovljivost pa presega ±0,006 mm.
Učinkovito gravitacijsko odstranjevanje ostružkov in neprekinjena avtomatizirana obdelava
Težavo s stružnicami z ravno posteljo, ki ne morejo zbirati odrezkov, rešuje nagnjena postelja TCK80; Gravitacija bo pomagala pri sproščanju teh žetonov. Odrezki in hladilna tekočina, ki nastanejo med rezanjem, naravno padejo v nameščen učinkovit-samodejni-sistem za transport odrezkov pod gravitacijo, da se prepreči blokada odrezkov na mestu obdelave ter zaščiti vodilo, vreteno in orodje pred obrabo in toplotno deformacijo. Ta zasnova skrajša čas ročnega-čiščenja za približno polovico, zagotavlja neprekinjeno samostojno-delovanje za 24 ur daljšo življenjsko dobo orodja se podaljša za do tri{9}}štirikratno razširjeno proizvodno učinkovitost in stabilnost.
Glavni tehnični parametri izdelka
|
SPECIFIKACIJE |
Enote |
TCK80 |
TCK63Y |
|
Zamah nad posteljo |
mm |
800 |
800 |
|
Zamah čez prečni tobogan |
mm |
600 |
500 |
|
maks. dolžina obdelovanca |
mm |
1000 /1500 /2000 /3000 |
1000/1500/2000/3000 |
|
maks. premer rezanja |
mm |
660/630 |
500/600 |
|
Izvrtina vretena |
mm |
105 |
105 |
|
Tip vretenastega nosu |
- |
A2-11 |
A2-11 |
|
Stopnje hitrosti vretena |
- |
Brezstopenjski |
Brezstopenjski |
|
Razpon hitrosti vretena |
vrtljajev na minuto |
50-1500 |
50-1500 |
|
Chuck |
- |
15'' votla hidravlična vpenjalna glava |
15'' votla hidravlična vpenjalna glava |
|
Hod osi X |
mm |
335 |
350 |
|
Hod po osi Y |
mm |
±75 |
|
|
Hod osi Z |
mm |
1000/1500/2000/3000 |
900/1400/1900/2900 |
|
Hitri tek X osi |
m/min |
12 |
12 |
|
Hitri tek Y osi |
m/min |
12 |
|
|
Hitri tek osi Z |
mm/min |
16 |
16 |
|
Moč glavnega motorja |
kw |
15/18.5 |
15/18.5 |
|
Vrsta kupole |
Servo kupola 12 položajev |
Močna kupola z 12 postajami in osjo Y |
|
|
Model kupole |
BMT65-ER40 |
||
|
Stožčasto pero zadnjega dela |
- |
MT6 |
MT6 |
|
Hod baze zadnjega dela |
mm |
900/1400/1950/2950 |
900/1400/1900/2900 |
|
Vrsta vodila |
- |
Linearna tirnica za poševno posteljo |
|
|
Teža stroja |
kg |
6000/7000/8000/10000 |
8000/9000/10000/12000 |
Standardne podrobnosti stroja
INTEGRALNA LITNA STRUKTURA
1.High trdnost visoko kakovostnega enega kosa litega železa.
2. Sprejmite 30-stopinjsko nagnjeno posteljo
VRETENSKE ENOTE
Standard: znana kitajska vretena, brezstopenjska hitrost vretena 4500 vrt./min
LINEARNA TIRNICA
Standard: TajvanŽoga HIWINlinearne tirnice.
VIJAK
Standardno:Nanjing/TajvanUporaba vijakaSKF ležaj.
CNC NADZORNI SISTEM
Standard: krmilni sistem GSK 988TA.
HIDRLIČNA VPENJALNA ČRPALKA
1. Standardno: vreteno A2-6 z 8-palčno votlo hidravlično vpenjalno glavo.
SERVO KOLOP
Standardno z 8-pozicijsko servo kupolo
MAZALNI SISTEM
HERGAvtomatska centralizirana naprava za mazanje.
ELEKTRIČNE KOMPONENTE
StandardnoSchneiderelektrične komponente.
TESTIRANJE
Vsak stroj je minilTestiranje laserskega interferometra Renishaw
Scenariji uporabe
Obdelava komponent težkih strojev:Široka uporaba pri izdelavi velikih in težkih mehanskih delov naslednjega: velike gredi, surovci zobnikov, ležajni tulci, deli šasije gradbenih strojev ter rudarske opreme in inženirskih strojev. TCK80 ima zelo močno strukturo, veliko-nosilnost, dovolj prostora za postavitev obdelovancev in druge postopke, primeren za obdelavo visoko{3}}trdnih jeklenih materialov, kot so komponente težkih strojev, s stabilno strukturno trdnostjo in natančnostjo dimenzij.
Masovna proizvodnja avtomobilskih delov:Uporablja se za obsežno-serijsko obdelavo obsežnih-avtomatskih delov, vključno z ročičnimi gredi motorjev, gredmi menjalnikov, zavornimi koluti,-komponentami šasije za težke obremenitve itd. Visoka natančnost, hitra menjava orodja, visoka stopnja odstranjevanja odrezkov za zagotavljanje dosledne kakovosti izdelkov in izpolnjevanje strogih standardov kakovosti avtomobilske industrije. Njegova močna zmogljivost pri težkih-nalogah izpolnjuje zahteve velikih količin poceni-delov za avtomobile.
Vesoljska in natančna obdelava-velikih delov:Za obdelavo dodatkov za letalstvo, vključno z deli letalskih motorjev, hidravličnimi priključki in velikimi natančnimi instrumentnimi komponentami itd. Ima visoko-zmožnost natančnega pozicioniranja, stabilno delovanje, lahko obdeluje zapletene ukrivljene obdelovance; Njegov dober učinek končne obdelave površine in natančen nadzor dimenzij izpolnjujeta zahteve glede kakovosti za visoko{2}}cenjene-dodatne komponente v letalstvu ali natančni proizvodnji v drugih panogah.
Pripomočki za kalupe v-velikem merilu in obdelava po meri:Primerno za obdelavo velikih dodatkov za kalupe, vključno z gredmi kalupov, rokavi kalupov in vodilnimi tirnicami; primeren tudi za malo{0}}serijsko obdelavo po meri razmeroma zapletenih ne-standardnih velikih delov, kot so glave cilindrov industrijskih črpalk ali komponente ventilov itd., pomorski deli itd. Prilagodljivo programiranje za doseganje samodejnega delovnega stanja, zmožnost obvladovanja različnih situacij; visoka hitrost obdelave in izboljšana kakovost obdelave.
Velike precizne proizvodne delavnice in podjetja težke industrije:Primerno za velike-natančne proizvajalce in težko industrijo, ki izvajajo številne natančne ali izjemno zahtevne postopke struženja. Njegova inteligentna avtomatizacija, hitro čiščenje železnih opilkov in kompaktna oblika izboljšujejo splošno učinkovitost proizvodnje in zmanjšujejo stroške dela.
pogosta vprašanja
V: Kakšne so ključne specifikacije stružnice CNC TCK80?
O: Največji nihaj nad posteljo je 800 mm, največja dolžina reza pa 800-3000 mm (izbirno). Razpon hitrosti vretena je 30~1500r/min (stopenjska-prosta regulacija hitrosti), natančnost položaja osi X/Z-± 0,01 mm, ponavljajoča napaka pozicioniranja znotraj ±0,006 mm. Luknja za vreteno s premerom 105 mm (izbirno) ali 130 mm; Velikost luknje za vpenjalno glavo je 12 palcev (na voljo je možnost hidravlične vpenjalne glave). Premik osi X/Z je 300 mm/1000-3000 mm za razpon dolžine rezanja; neto teža 6000~10000 kg; moč glavnega motorja 15 -18.5 kW.
V: Kakšne so prednosti CNC poševnega stružnika TCK80?
O: Glavne prednosti so: nihanje-preko-razdalje postelje,-nosilnost in moč motorja; TCK80 ima veliko nihanje-nad-ležo (800 mm) in veliko vreteno-izvrtine (105 mm); Imejte tudi močnejše motorje (15~18,5kw v). Njegova večja neto teža in boljša togost sta bolj vidni lastnosti; lahko obdeluje masivne obdelovance; Osredotoča se na natančno obdelavo delov srednje velikosti.
V: Katere kovinske materiale lahko obdeluje in ali lahko obdeluje kompleksne ukrivljene površine in več{0}}navojne dele?
O: Lahko obdeluje različne kovinske materiale, kot so ogljikovo jeklo, nerjavno jeklo, aluminijeve zlitine, bron, lito-železo, visoko-kakovostna legirana jekla itd. Da, opremljen je bil z visoko-zmogljivim CNC sistemom in 12-servo-postajalno kupolo, ki lahko izvaja linijo--vidnosti, krog-in-točka ali parabola-linearna interpolacija za obdelavo različnih ukrivljenih površin, ekscentričnih lukenj in večnitnih komponent, kot so metrične, imperialne, merske enote ali korak.
V: Katere po-prodajne storitve so na voljo in kakšna je garancijska doba?
O: Garancijski rok je 12 mesecev; vreteno, motor, sistem CNC in kupolo pokriva 18-mesečna garancija. Ponujamo--24-urno spletno tehnično podporo, video odpravljanje težav, dostavo originalnih nadomestnih delov, brezplačno-delovanje na mestu in storitve usposabljanja za programiranje; Zagotovljena plačana enkratna-storitev vzdrževanja na kraju samem.
V: Ali je primeren za podjetja težke industrije in kakšne so zahteve glede moči?
O: Da, njegove odlične lastnosti velike teže, visoke natančnosti in učinkovitosti se lahko uporabljajo v velikih-natančnih-proizvodnih podjetjih in delavnicah težke industrije. Napajalna napetost 380V / 50Hz, primerna za napajalnike številnih industrijskih delavnic. Primarni motor z visoko-močjo 15/18,5 kW ima dovolj močan navor in moč, da zagotavlja stabilno, neprekinjeno super{9}}težko-zmožnost natančnega obračanja za razširjeno uporabo v-veliki proizvodnji težke industrije.
